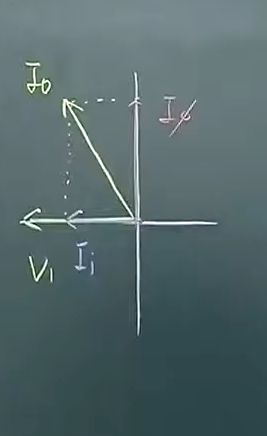

전기기기 변압기파트 무부하시험에서 왜 Ii가 IΦ보다 위상이 앞서는건가요..?

Ii는 저항전류고 IΦ는 리액턴스전류인데 회로이론에서 배운거로는 IΦ가 위상이 앞서야되는데..

•
  운영교수 2021-06-01 11:01:45

  안녕하세요 답변드립니다.




  다산교재에 대한 질의는 <다산공부방>-<교재질문방>이용 부탁드리며

  교재이외의 질의에 대해서는 다산에듀 카페 "전기기사 한번에 합격하기" 카페 이용 부탁드립니다.




  전기기사 한번에 합격하기 : https://cafe.daum.net/skilldadan




  ----------------------------------------------------------------------------------------------------------------------------------------------




  철손전류는 저항에 흐르는 전류이고 자화전류는 유도성리액턴스에 흐르는 전류입니다.




  유도성 리액턴스에는 지상전류가 흐르고, 용량성 리액턴스에는 진상전류가 흐릅니다.




  따라서 저항에 흐르는 전류는 유도성 리액턴스에 흐르는 전류보다 위상이 앞서게 됩니다.
